XF100 壓電雨量計

產品簡介
XF100壓電雨量計是針對水文、水利行業開發的監測設備，通過一個免維護、無移動部件的壓電式原理測量降雨量，可實現戶外降雨量參數24小時連續在線監測。

應用領域
· 氣象監測       · 海岸雨水監測      · 水文水利監測   · 農業氣象監測
· 道路安全監測   · 能源監測      ·     商業需水監測

產品特點
· 輕便且堅固          · 易安裝
· 低功耗              · 緊湊設計，無移動部件
· 一年質保            · 免維護；

產品技術參數
監測參數 測量范圍 精度 分辨率 采樣頻率
降雨量（壓電式） 測量形式：壓電式；測量范圍：0-200mm/h；分辨率：0.2mm；采樣頻率：1HZ
電氣參數 供電：DC9-24V；RS485接口（MODBUS協議）；功耗＜0.2W
可選輸出 連續雨量，降雨持續時間，雨強，最大雨強
最高輸出頻率 被動模式：1/S
工作溫度 0℃—70℃
防護等級 IP65
固定方式 標準產品為套筒式固定，見產品尺寸圖。（可選配法蘭盤固定或折彎板固定方式）
固定支架 標準產品無，可選配1.5米、1.8米支架（需另購）
線纜 3米線纜（可選配10米通訊線纜）
備注說明 壓電原理測量降雨量：通過落下的雨滴對外表面的沖擊力來測量雨滴大小，計算降雨量。與傳統無物理翻斗式雨量計相比，精準程度是它的弱項，大部分情況下壓電雨量計的測量值會接近翻斗式雨量計，但對于特殊情況會有顯著偏差（短時強降雨）。圓弧形頂蓋設計不存留雨水，可全天候工作無須維護。體積小，無移動部件、安裝方便。更適用于需要移動、無法維護的場合。
?規格可能更新不預先通知

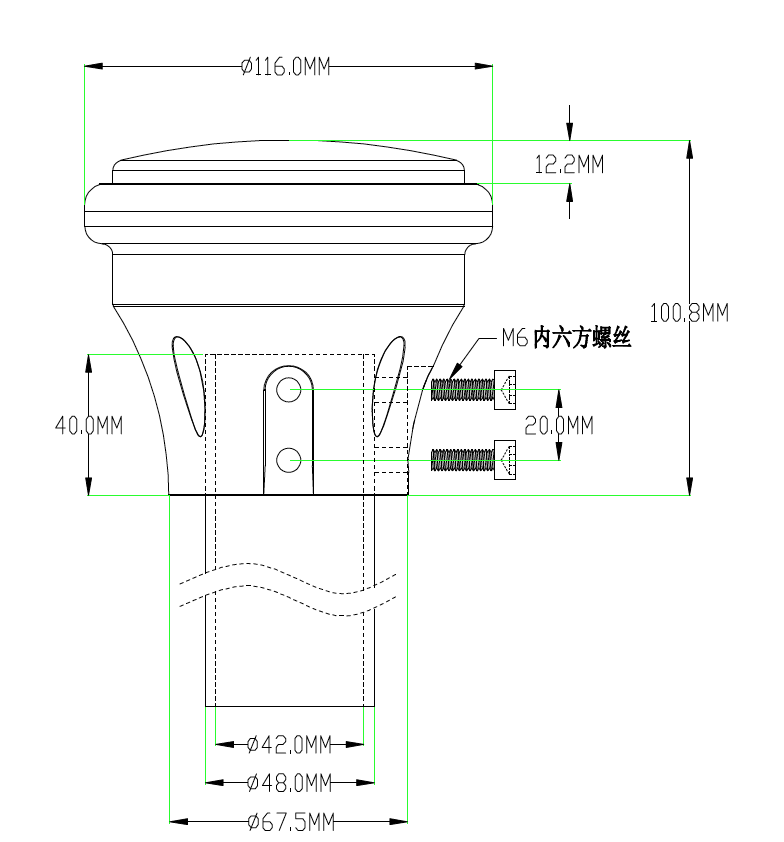

產品尺寸

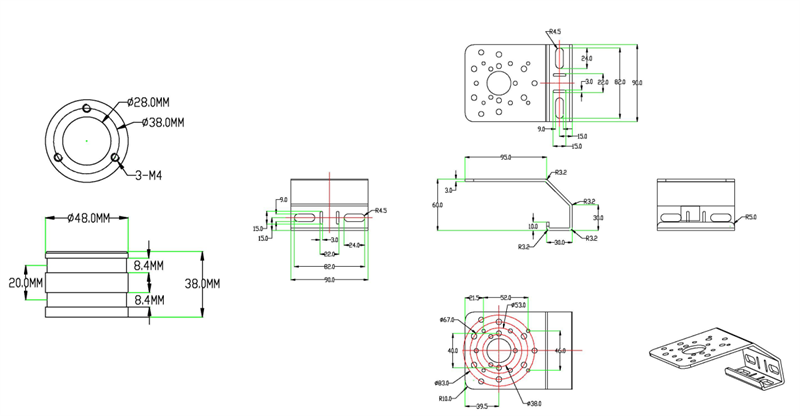

配套轉接件

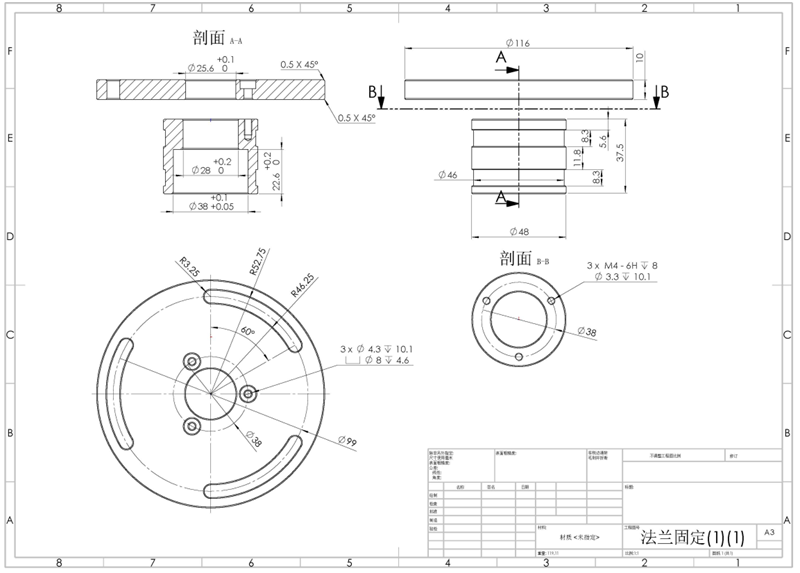

法蘭盤固定方式：

折彎板固定方式：


MODBUS RTU通訊協議（適用于緊湊型氣象站XF600）      波特率：9600
數據位：8
停止位：1
校驗位：無
1.1 CRC說明：
以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。
以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）

1.2 返回錯誤碼規定：
傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出200ms后收不到返回數據時認為發出指令失敗，可重新發送指令。
1.3 標準MODBUS 寄存器說明
特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。
用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求，支持最小問詢周期為1S/次。

輸入寄存器：用功能碼 03 讀
地址 操作 內容 備注
0x0001 只讀 連續雨量,放大10倍的16進制數，如0x0193表示連續雨量403/10=40.3MM
0x0002 只讀 降雨持續時間，16進制數，如0x0077表示降雨時間119分鐘
0x0003 只讀 雨強，放大10倍的16進制數，如0x0036表示雨強5.4mm/h 以分鐘累積量推算雨強
0x0004 只讀 最大雨強，放大10倍的16進制數，如0x0072表示最大雨強為11.4mm/h 小時內最大雨強值
備注：雨量為連續累計量可定時發命令清0。清零指令可同時清零連續雨量，降雨持續時間，雨強，最大雨強的數值。
1.4通訊示例
下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：

1、讀取多個輸入寄存器（6個實時數據）命令
發送：FF 03 00 01 00 04 00 17
FF 03 00   01 00   04 00   17
系統地址 功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位
回答：FF 03 08 01 93 00 77 00 36 00 72 54 D9
FF 03 08 01 93 00 77 00 36 00 72 54 D9
系統地址 功能碼 數據段字節數量 數據段數據 CRC16校驗位
解析數據：
0x0193= 0x01 * 256 + 0x93= 403
連續雨量 = 403/10=40.3mm
0x0077= 256 + 0x77= 119
降雨持續時間=119min
0x0036= 0x36= 54
雨強=54/10=5.4mm/h
0x0072=0x72=114
最大雨強=114/10=11.4mm/h

2、讀取單個輸入寄存器命令
發送：FF 03 00 01 00 01 C0 14
FF 03 00   01 00   01 C0   14
系統地址 功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位
回答：FF 03 02 01 93 D0 6D
FF 03 02 01 93 D0 6D
系統地址 功能碼 數據段字節數量 數據段數據 CRC16校驗位

解析數據：
0x0193= 0x01 * 256 + 0x93= 403
連續雨量 = 403/10=40.3mm
3、讀取地址寄存器命令
發送：00 03 00 00 00 01 85 DB
00 03 00 00 00   01 85 DB
功能碼 寄存器地址 寄存器數量 軟件自動產生的CRC16校驗位
回答：00 03 02 00 01 44 44
00 03 02 00 01 44 44
功能碼 數據段的字節數量 數據段數據 CRC16校驗位
數據段數據為0x0001 =01   表示系統地址為01

4、修改內部寄存器（系統地址）命令（把地址改為0x33）
發送：00 06 00 00 00 33 C8 0E
00 06 00   00 00 33 C8 0E
功能碼 寄存器地址 新地址 CRC16校驗位
回答：00 06 00 00 00 33 C8 0E  （表示修改成功））
00 06 00 00 00  33 C8 0E
功能碼 起始地址 新地址 CRC16校驗位
5、雨量清0指令

發送：00 06 01 07 00 00 38 26
00 06 01 07 00 00 38  26
功能碼 寄存器地址 雨量清0 CRC16校驗位
回答：00 06 01 07 00 00 38 26 （表示修改成功）
00 06 01 07 00 00 38  26
功能碼 起始地址 雨量清0 CRC16校驗位

注：連續雨量不自動清零，一直累計，可通過斷電重啟或發送清0指令的方式將降雨量清零（可定時下發00 06 01 07 00 00 38 26指令清0）

6、讀取經緯度信息
發送AT+GPS#
回復
GPS:36.12345,N;114.12345,E;2019-01-01,D;10:20:00,T;0040.2,H#

補充協議：(默認設備地址為FF)

波特率  （寄存器地址  0x0102）
00-06分別代表2400、4800、9600、19200、38400、57600、115200

00 06 01 02 00 02 A9 E6（設置波特率為9600，非專業人士請勿自行更改）

質保及售后：
保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。
售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
