硐室壓風系統精密過濾器 硐室壓風系統流量計

【5】我司的產品為原廠替代件，本公司涉及的其它品牌均無品牌意義，只是作為產品型號參照和客戶選型對照使用。

杭州佳潔長期生產食品級不銹鋼過濾器，產品經第三方檢測認證，公司生產的濾芯濾材經第三方按FDA標準檢測認證，各個微米，顆粒物數量經第三方檢測認證，除塵、除油水、除菌效果經第三方檢測認證。杭州佳潔提供不銹鋼過濾器GMP認證、AIB認證材料，幫助企業順利通過生產認證考核。

供氧系統，井下壓風供氧三j過濾系統

避難硐室內部設置具有向避險人員提供氧氣以b證避險人員能夠維持正常呼吸的供氧裝置。供氧裝置須m足：

（1）避險人員在避難硐室的生存室內能夠呼吸到純凈的氧氣，氧氣濃度在18.5%～22.0%

（2）氧氣供給量及氧氣濃度須m足人體呼吸生理特點；

（3）氧氣供給時間須m足額定人數時不少于96小時的生存時間；

（4）供氧裝置在井下te殊條件下不受環境影響，能夠及時、可靠供氧并不會存在不安全隱患。

（一）壓風供氧系統

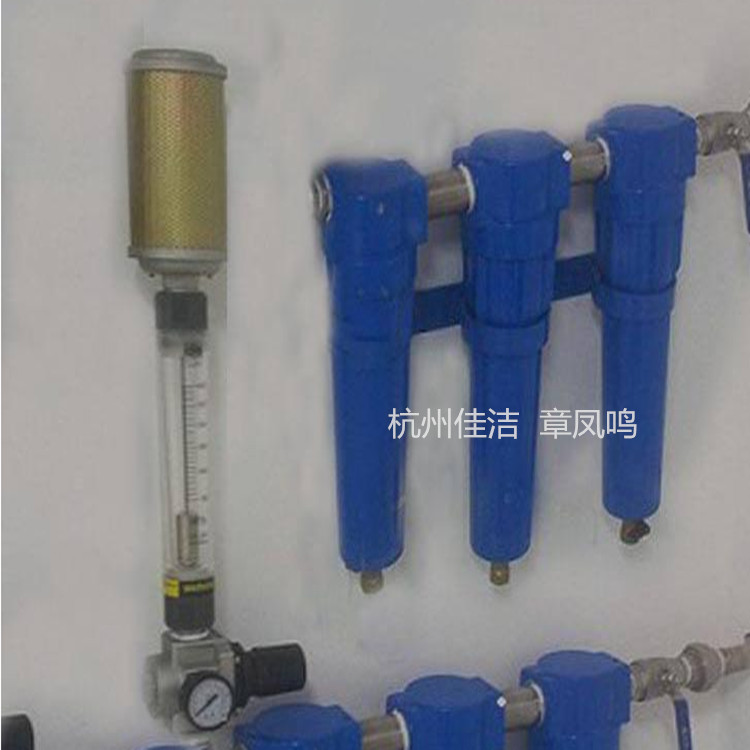

壓風系統供氧裝置l用硐室前預埋的壓風管路作為氣源，經過閥門后先j入過渡艙內設置的水、灰塵、油的三j過濾，然后經過預先設置的減壓器、、管路進入氣體輸出端，從而轉到每人手中的呼吸面罩中，為避難所內避險人員提供更加新鮮、舒適的空氣。

主要技術參數

人均供風量≥0.3m3/min；

避難所內氧氣濃度18.5～22.0%；

減壓器入口壓力≥0.8MPa、出口壓力0～0.6 MPa（可調節）、輸出流量不小于36 m3/min；

1．控制在連續噪音不大于70dB(A),使用聲j計在發生噪聲源距離1m點進行測試，

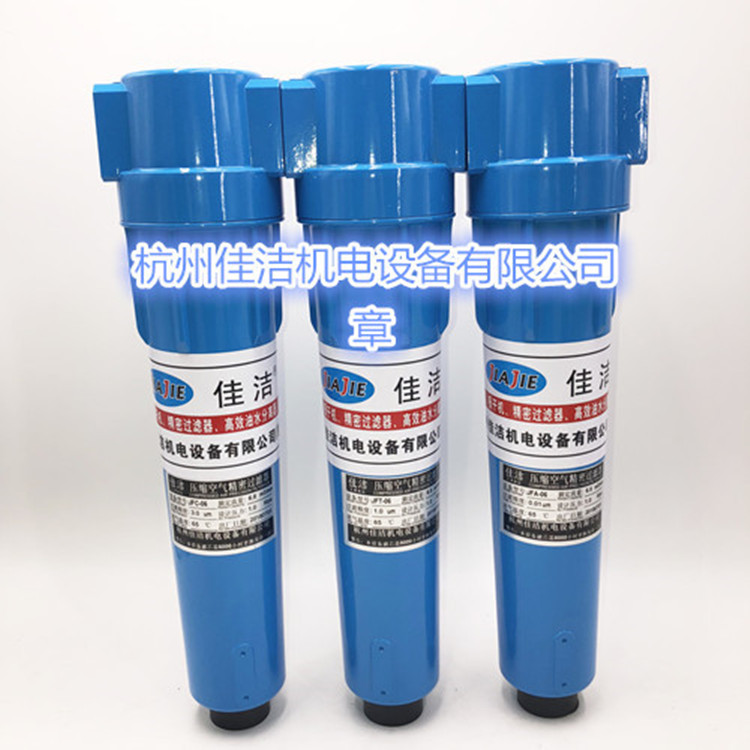

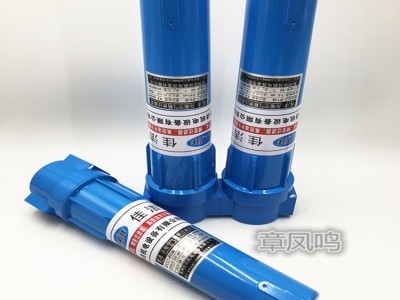

2．三j過濾器

采用C、T、A三j過濾，使z小達0.01μm粒徑的雜質及油滴濾除，使經過濾的空氣達到醫療用氣的水準。

入口壓力：0.7~0.8Mpa，出口壓力：0.2~0.3Mpa。

選用大流量調壓閥對壓風進行減壓，壓風流量達到0.3m3/人分鐘。

選用大流量空氣過濾器，壓風流量達到0.3m3/人分鐘

（二）壓縮氧氧供氣系統

本系統可對避難硐室的氧氣供應shi現手動或自動控制，當打開防爆電磁閥時開始向管路通充氧，shi現供氧要求。

主要功能

當?shù)孛鎵猴L(fēng)系統在井下的管路會遭到y重破壞時仍能有效地供氧。并根據實際情況調節控制壓縮氧氣的供應量，人體正常生存呼吸。

工作原理：

該裝置是l用儲存在鋼瓶中的醫用壓縮氧氣，通過供氧控制裝置為避險人員輸出規定數值的氧氣。在生存硐室內放置的鋼瓶，出口經高壓管路并聯后集中后一次通過防爆電磁閥、氣壓表、減壓閥和氣體流量計，將來自于氧氣瓶中的醫用壓縮氧氣壓力輸入到每個人手中的呼吸面罩中。

供氧量：0.5升/分鐘/人

含氧量：氧氣濃度維持在18.5%～23%之間

1．氧氣控制箱

控制箱內配有氧氣傳感器，當硐室內的氧氣濃度低于一定值時（18.5%）控制箱內發出聲光報j，并自動打開電磁閥對硐室進行供氧；當濃度高于一定值時（23%），自動關閉電磁閥，停止供氧，同時還可以手動控制。

外形尺寸：420mm*150mm*330mm(長*寬*高)。

2．氧氣瓶

氧氣瓶和氧氣均符合《氣瓶an全j察規程》（GB8982-1988）和《醫用氧氣》（GB8983）管理標準，鋼瓶外表面為天藍色，“醫用氧氣”黑字標示，并噴涂紅十字標志。鋼瓶an全附件、防震膠圈齊和y久瓶帽齊全。鋼瓶閥門無漏氣無污染，具有減壓和流量調節裝置。

（三）隔絕式壓縮氧自救器供氧

避難硐室（救生艙）應配備隔絕式壓縮氧自救器，自救器額定防護時間不低于45min，配備數量不低于額定人數的1.2倍，符合guo家《隔j式壓縮氧自救器》行業標準。

1、自救器

有煤安證，ZYX系列壓縮氧自救器是將醫用氧氣壓縮到高壓氧氣瓶?jī)?nèi)，瓶?jī)?nèi)氧氣經減壓閥減壓提供定量的氧氣并使用CO2吸收劑來吸收人體呼出的CO2的個人呼吸保護裝置。

適用于高瓦斯、瓦斯、煤塵突出、瓦斯基煤塵爆炸礦井，該類產品采用與環境隔離、自生氧、呼吸系統內部循環的結構設計，在事故環境中不受氧氣和毒氣濃
