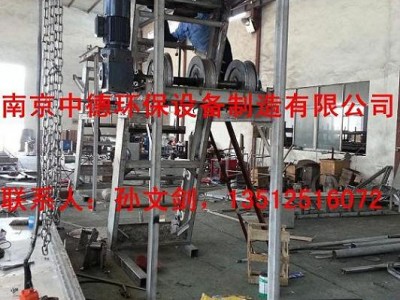

GSGS鋼絲繩牽引格柵除污機技術描述

一、用途、特點及工作過程
1、用途
GSGS系列除污機廣泛用于給排水工程，泵站攔截水中的漂浮物或進行雜物的分離，保證水泵和后續工序安全運行。
型號表示方式：
GSGS   ———     1000 – 9000 - 10 - 70°
安裝角度
柵隙mm
柵渠深度  mm
設備寬度 mm
鋼絲繩牽引格柵
2、特點：
結構緊湊，安裝調試方便、自動化程度高，連續除污無堵塞、排渣干凈，分離效果好。
3、工作過程
工作循環過程如下：在發出工作指令后，鋼繩驅動裝置開動放繩，耙斗從高位置（上一循環撇渣結束處）沿導軌下行，撇渣板在自重的作用下隨耙斗下降。當撇渣板復位后，耙斗在開閉耙裝置(電液推桿)的推動下通過中間鋼繩的牽引張開并繼續下行，直至抵達渠(井)底下限位，因限位桿阻擋，小車停動而鋼繩松馳，松繩開關動作，啟動電液推桿后縮，放松中間鋼繩，使耙斗在自重的作用下閉合。待耙齒揷入格柵間隙后，鋼繩驅動裝置開動收繩，進一步強制耙斗完全閉合后耙斗和斗車沿導軌上行，清除并輸送被格柵攔截的柵渣，直至觸及撇渣板，在兩者相對運動的作用下，柵渣被撇出經導渣板落入盛渣桶(或輸送機)，完成了一個工作循環。
在工作過程中，如遇意外障礙導致鋼繩驅動裝置過扭，當其扭矩達設定值時，即自行報警停機；如耙斗開閉裝置過載，電液推桿液壓上升到設定值時，溢流閥動作確保系統安全。
電氣控制
GSGS系列為定時自動工作，間隔周期(歷時4小時)每次啟動后動作次數可以設定，在停機時段如格柵意外堵塞，使柵前水位達設定的事故高水位時，除污機可立即開動而不受周期的限制。在除污機驅動裝置過扭、過電流時將斷電報警。

二、主要技術參數及外形圖
參數意義：
W0：柵寬度  1000mm
W1：渠寬度  1100mm
a: 安裝角度   70°
H:渠深      9000mm
H1:排渣高度   900mm
s:柵隙      10mm
h :柵前水深    750mm
注：以下示意簡圖僅供用戶安裝參考，并不代表所供設備的預埋件和外形圖尺寸，具體見我方前期提供的預埋件圖。
三、設備安裝調試要求
1、起吊安裝前檢查基礎尺寸是否與機座尺寸相等；
2、機器放入基礎，待就位正確后，將墊板與頂埋鐵焊牢；
3、部件全部安裝好后，進行調試（在技術員指導下）。
4、 調試好后，可以接入遠程控制端子。實現自動化控制。
5、檢查減速機的潤滑油是否到油面線，不足時用30號機械油加至面線，并定期檢查油量；
6、接通電源空載運轉正常后，再投入負載運轉；
7、在運轉過程中，如纖維雜物等阻塞齒耙鏈時，應及時清理，以免影響設備的正常運轉；
8、如出現過載，設備過在裝置啟動，會立即停止設備，待處理過異物后，才可以通電。
9、滾動軸承用黃油潤滑，定期用黃油槍在油咀注入。
四、電控箱安裝使用與保養
安裝使用說明：
額定電壓為380V，接地電阻小于4Ω，接地應安全可靠。
1、打開電控，箱內合上斷路器；
2、根據需要按箱門上的按鈕進行控制；
3、不使用時分?jǐn)鄶嗦菲?，并鎖好箱門；
4、該電控箱為戶外型，防護等級為IP55。
特殊要求的控制另附圖說明。
保養：
1、應定時對電控箱進行檢查，是否有觸點松開，應去除灰塵；
2、如果不小心讓水進入，應停止使用，可以晾干或風干；
3、應管理好電控箱，不讓外人打開及破壞；
4、應由專職電工保養和維修。
