滅火器灌裝生產線摘要：

滅火器灌裝生產線，涉及滅火器生產的技術**域，包括灌裝裝置、輸送裝置、吸除裝置和密封檢測裝置，所述的吸除裝置設置在所述的輸送裝置的上方，所述的吸除裝置包括吸除機構和用于驅動所述的吸除機構移動的驅動機構，所述的吸除機構包括負壓罩和負壓組件，所述的負壓組件和所述的負壓罩相連通，用 以使所述的負壓罩內處于負壓。本申請具有便于對掉落在罐體上的干粉進行收集再利用且更為環保的**點。

具體實施方式：

以下結合-對本申請作進一步詳細說明。

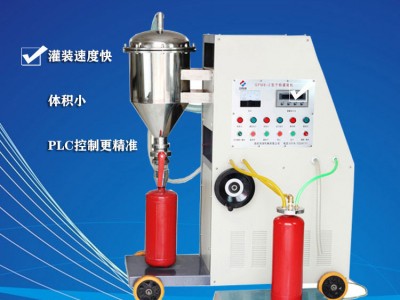

參照和，為本申請公開的一種滅火器灌裝生產線，包括灌裝裝置、輸送裝置，吸除裝置和密封檢測裝置。在本實施例中，灌裝裝置為干粉灌裝機.輸送裝置為帶式輸送機，密封檢測裝置包括檢測箱，檢測箱內填充有水。

即在使用時，操作人員操作灌裝裝置對罐體進行灌裝，當灌裝完成后，通過輸送裝置將罐體輸送至吸除裝置處，通過吸除裝置將罐體上的干粉吸除，隨后操作人員將具有虹吸管的噴頭安裝在罐體上，并通過擰閥機將噴頭擰緊，隨后對罐體內充氣，充氣完成后將罐體放入至檢測箱內的水中，檢測罐體是否存在密封效果較差的問題吸除裝置設置在輸送裝置的上方，吸除裝置包括驅動機構和吸除機構，驅動機構包括支架和驅動件，在本實施例中，驅動件可為氣缸、油缸或電動推桿.支架周定安裝在輸送裝置的機架上，驅動件固定安裝在支架上吸除機構包括負壓罩和負壓組件，負壓罩和驅動件固定連接，驅動件用于驅動負壓罩上下移動，負壓組件安裝在負樂罩上且用以使負壓罩內處于負壓狀態.負壓罩的靠近輸送裝置的一端上還設有連通孔,連通孔貫穿負壓罩。

即在使用時，當罐體被輸送裝置輸送至負壓罩的下方時，輸送裝置停止移動，驅動件驅動負壓罩下降，直至負壓罩的下端和輸送裝置用于支撐罐體的表面相貼合，此時負壓罩的內壁和罐體表面之間的間距處于mm-mm的范圍內。隨后負壓組件工作，使得負壓罩內處于負壓狀態，負壓罩外的氣體通過連通孔進入至負壓罩內，并對罐體表而進行沖擊，進而使得罐體表面若的干粉被沖下，并隨氣流流動至負壓組件處,而負壓罩的內壁和講體表面之間的間距處于mm-mm的范圍，當負壓罩的內壁和罐體表面之間的間距為lmm時，負壓罩內氣體流速更高，對干粉的攜帶效果更好。使得對干粉的去除效果更好。參照-,負壓組件包括負壓發生器和過濾件，過濾件包括過濾管、收集筒和連通管.過濾管內可拆卸連接有過濾網，過濾管內還可拆卸連接有導向管,導向管位干討濾網的下方.在本實施例中角樂發生器可為抽風機，抽風機通過管道(例如軟管)和過濾管的上端相連通且位于過濾網的上方.過濾管和收集筒可拆卸連接且均豎直設置收集簡位于過濾管的下方.連接管水平設置，一端與負壓罩相連通，另一端和過濾管相連通，連通管和過濾管的連通處位于收集筒和過濾網之間.導向管呈圓臺狀，且大端朝向過濾網，小端朝向收集筒，且導向管的小端位于連通管的軸線的下方因此在使用時，當攜帶干粉的氣體從連通管移動至導向管處時，由于導向管的下端在連通管的軸線的下方，因此氣體會與導向管的管壁相接觸，進而使得被氣體攜帶的較重的干粉會掉落至收集筒內，隨后較輕的干粉在氣體的帶動下移動至過濾網處，并被過濾網所阻擋。當過濾網上著的干粉掉落時，經由導向管導向，會集中掉落至收集筒內。

在本實施例中收集篇為透明期料材質支境，日與過濾管通過螺紋連接.收集管上還固定連接用于支撐導向管的支撐桿.導向管上設有用于支撐桿伸入的抵接孔，抵接孔為盲孔.導向管上還設有用于支撐過濾網的桿，桿的上端設有用于容納過濾網的容納槽.過濾管內還設有兩個限位環，分別與過濾網和導向管的上端面相抵,過濾網的外徑小于與導向管相抵接的限位環的**小內徑。

因此在使用時，當更換收集筒時，導向管和過濾網也會從過濾管內脫出，進而便于操作人員觀察過濾網和導向管是否損壞。

過濾管內還設有用于敲擊過濾網的敲擊組件，敲擊組件包括敲擊件和動力件.敲擊件包括敲擊桿和敲擊頭，敲擊桿和過濾管的內壁相鉸接，敲擊頭為鐵材質且呈球狀。動力件為電磁鐵且固定安裝在過濾管內，并位于敲擊頭的正上方。過濾網包括安裝環和與安裝環固定連接網體，在本實施例中，網體可為金屬材質，也可為尼龍材質。

即在使用中，通過控制電磁鐵的通電和斷電從而達到間斷性吸敲擊頭的目得敲擊頭能夠?qū)^(guò)濾網進行敲擊，從而使得著在過濾網上的干粉脫落并掉落至收集簡內。

在負壓罩的內壁還周定連接有成型針.成型針的下端呈圓錐狀 即在當負壓罩與輸送裝置的表面相接觸時，成型針伸入至罐體內的干粉中，并擠壓罐體內的干粉.以便于下一工序的操作人員將與噴頭相連接的虹吸管伸入至干粉內。

本實施例的實施原理為:通過灌裝設置對罐體進行灌裝，灌裝完成后，由輸送裝置將罐體輸送至負壓罩的下方，隨后，驅動件驅動負壓罩向下移動，使得負壓罩與輸送裝置的表面相接觸，隨后負壓發生器啟動，使得外界氣通過連通孔進入至負壓罩內，并從連通管內進入至過濾管，在此過程中，被氣體所攜帶的部分干粉會掉落至收集筒內，部分干粉會著在過濾網上，當負壓發生器停止工作后，敲擊頭在動力件的作用下，酷擊過濾網,進而使得著在過濾網上的干粉掉落至收集筒內。當若在罐體上的干粉被取出后，將噴頭安裝在罐體上，并對罐體內進行充氣，并安裝銷軸，隨后將滅火器放置在檢測箱內.檢測罐體是否存在密封效果較差的問題。

本具體實施方式的實施例均為本申請的較佳實施例，并非依此限制本申請的保護范圍，故:凡依本申請的結構、形狀、原理所做的等效變化，均應涵蓋于本申請的保護范圍之內。
