ZD-G1200D帶內外環金屬纏繞墊片

產品價格面議

產品品牌DONDE

最小起訂≥1 片

供貨總量100 片

發貨期限自買家付款之日起 3 天內發貨

瀏覽次數69

更新日期2023-02-23 11:13

誠信檔案

慈溪市中德密封材料有限公司

+ 加為商友發送信件當前離線

會員級別：企業會員

身份認證：

已繳納：0.00 元保證金

我的勛章： [誠信檔案]

在線客服：

企業二維碼： 企業名稱加二維碼慈溪市中德密封材料有限公司

進入店鋪公司介紹公司地址產品信息

企業名片在線詢價

企業名片

慈溪市中德密封材料有限公司

聯 系人：楊長娜(先生)

聯系固話：

聯系地址：浙江省慈溪市龍山鎮西門外工業區

【友情提示】：來電請說明在B2B商機網|嬌嬌科技-免費b2b網站-免費的供求信息發布平臺看到我們的，謝謝！

商品信息

基本參數

品牌：	DONDE
所在地：	浙江寧波市
起訂：	≥1 片
供貨總量：	100 片
有效期至：	長期有效

詳細說明

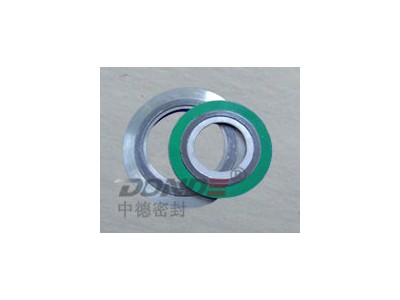

帶內外環金屬纏繞墊片產品型號： ZD-G1200D

帶內外環金屬纏繞墊片
目前應用最廣泛的一種密封墊片，為半金屬密封墊片中回彈性最佳的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成。通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題。為加強主體和準確定位采用金屬內加強環和外定位環形式，利用內外環來控制其最大壓緊度起到加強的作用并避免基本體的散圈，由于外環的存在使得墊片安裝起來更加方便,一般用于中低壓的平面和凸面法蘭中
帶內外環纏繞墊片性能特點：能耐高溫、高壓和適應超低溫或真空下的條件使用，對墊片接觸的法蘭密封面的表面精度要求不高,拆裝便捷
纏繞墊使用設備:石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。

纏繞墊片結構形式及代號和使用法蘭類別：

基本型式	代號	適用的法蘭密封面	厚度
基本型式	代號	適用的法蘭密封面	V型基本體/環	W型基本體/環
基本型	A或R型	榫槽面、凹凸面、平面和凹槽面	3.2;4.5	4.8;5.5;7.5
帶內環型	B或RIR型	榫槽面、凹凸面、平面和凹槽面	3.2/2 4.5/3	4.8/3.0 5.5/4.0 7.5/5.0
帶外環型	C或CG型	平面或凸面
帶內環及外環型	D或CGI型	平面或凸面

材料:
1.　帶內外環纏繞墊金屬帶
A. 采用厚度為0.15mm~0.25mm的, sus304,sus316L,sus321等冷軋鋼帶，或由供需雙方協商確定。
B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷
C.不銹鋼的硬度值 HV≤200

2.帶內外環纏繞墊非金屬帶
A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。
B. 特制石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力

內外環纏繞墊片各種非金屬材料主要技術參數：

材料	標識代號	溫度 ℃	最大工作壓力	適用介質	壓縮率%	回彈率%	應力松馳率%
膨脹石墨	F.G.	-220--550	250 BAR	腐蝕性介質	18--30	≥17	≤18
特制石棉帶	ASB	-150--450	100 BAR	般氣密性	18--30	≥19	≤28
聚四氟乙烯	PTFE	-200-- 200	100 BAR	腐蝕性介質	18--30	≥15	≤13
無石棉材料	NA	-100--350	100 BAR	一般氣密性	18--30	≥19	≤28
云母	MICA	-150--800	100 BAR	特高溫	18--30	≥19
陶瓷	CER	-200--1090	100 BAR	超高溫	18--40	≥19

下表用于對常用內外環及纏繞金屬的材質選擇：

材料名稱	縮寫標記	硬度(HB)	溫度(°C)
碳鋼（Carbon steel)	CS	120	-40~+540
SUS 304	304	130~180	-195~+550
SUS 316L	316L	130~180	-100~+550
SUS 321	321	130~190	-195~+760
HASTELLOR-B2	HASTB	215	-185~+1090
INCONEL-600	INC600	150	-100~+1090
MONEL-400	MON	150	-130~+820
鈦	TI	215	-195~+1090

※ 外環采用碳鋼作為外環時需要鍍鋅或噴塑作防銹處理
金屬纏繞墊片基本體厚度公差：

項目	厚度	公差
墊片厚度	4.5, 3.2	+0.2 -0.1
環厚度	3.0	±0.25

下表是帶內外環金屬纏繞墊片直徑公差（即用于法蘭的名義管道直徑）：

	DIN (mm)	ANSI B16.5 BS1560 (mm) Mss sp-44	API 605	公差
內環內徑墊片內徑	<=600	<=24"	>=26" and <=34"	±0.5
	>600 and <=800	>24" and <=34"	>=36" and <=60"	±0.9
	>800 and <=1600	>34" and <=60"		±1.3
	>1600	>60"		±1.6
墊片外徑	<=600	<=24"	<=24"	±0.9
	>600 and <=16000	>24" and <=60"	>24" and <=60"	±1.8
	1600	>60"		±2.2
外環外徑			>=1/2" and <=60"	±0.9
	<=600	<=24"		0-1.0
	>600 and <=1000	>24" and <=34"		0-1.8
	>1000 and <=1600"	>34" and <=60		0-2.2

常用金屬石墨纏繞墊片主要性能參數：

纏繞墊片系數	m=2.5-4
纏繞墊片使用壓力	≤25MPa
纏繞墊片使用溫度	-196℃-700℃(氧化性介質中不高于600℃)
纏繞墊片最小預緊比壓	y=68MPa

技術標準:
1. 金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
技術標準:
1. 金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .國內標準有
HG20610-2009　鋼制管法蘭用纏繞式墊片　化工部歐洲體系
HG20631-2009　鋼制管法蘭用纏繞式墊片化工部美洲體系
GB/T4622.2-97　纏繞式墊片管法蘭用墊片尺寸　國家標準
JB/T4719-92　管殼式換熱器用纏繞墊片機械部標準
JB/T90-94　管路法蘭用纏繞式墊片機械部標準
JB/T4705-2000　壓力容器法蘭用纏繞式墊片機械部標準
SH3407-96　管法蘭用纏繞式墊片
