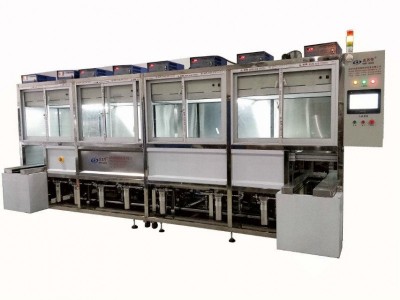

威固特VGT-407FT半自動超聲波光學清洗機

概述：

VGT—407FT鍍膜光學零件超聲波清洗機是光學玻璃鍍膜前，工序清洗的專用設備，本公司根據用戶要求，吸收業界好新工業技術和經驗的基礎上，設計制造加工的一款超聲波清洗機，機器主要材料、元器件均選用日本、美國等世界名牌廠家電子器件，精工制做而成。本機具有結構合理、工作穩定可靠、工藝先進、操作方便、工件潔凈度高、清洗后即可干燥等特點。主要用于光學鏡片等高清潔度零件鍍膜前精密清洗。

VGT-407FT半自動超聲波光學清洗機結構組成以及各部分功能:

該清洗機主要由：

超聲波發生器、換能器、清洗槽、儲液槽、循環過濾系統、自動恒溫加熱系統、拋動系統、電控柜等組成。

各部分功能：

超聲波發生器(控制箱): 超聲波發生器是產生電磁振蕩信號并提供能的工作部分,它可產生高于20KHZ的超聲波電信號,提供給換能器；

換能器: 把超聲波發生器所產生的電磁振動信號轉化為換能器本身的一種超聲振動,也就是把一種能量轉換成另一種能量,在清洗機的應用中應用了超聲換能器把電能轉換成聲能的功能；

清洗槽：放置需清洗的工件及溶液；

漂洗槽：用來去除被清洗工件殘留的清洗液；

儲液槽：保證操作安全和防止液體揮發；

循環過濾系統：循環過濾超聲波清洗槽內清洗劑，提高清洗效果，降                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      低成本；

自動恒溫加熱系統：加熱并自動控制各槽清洗液的溫度，以達到清洗工藝的好佳要求；

拋動系統：由于清洗工件品種多,尤其是有較多的小型零件且有一定清洗量,因此為了保障清洗效果,工件需要在清洗過程中在液體內作不停的上下運動,使工件間存在一定空隙,便于超聲波發揮作用,同時液體與工件表面也會產生摩擦,可以提高清洗速度和效果；

電控柜：位于清洗槽正面，與清洗系統整體裝配。操作面板集中安裝各控制開關，如：按扭，指示燈，儀表指示，時間制、泵、風機、加熱器、驅動電機、溫控器等，操作簡單，直觀年、明了，美觀大方?？刂乒駜妊b超聲波發生系統、繼電器、空氣開關、變壓器等主令電器控制電路。
